Egy IP45 esőálló tápegység fejlődése

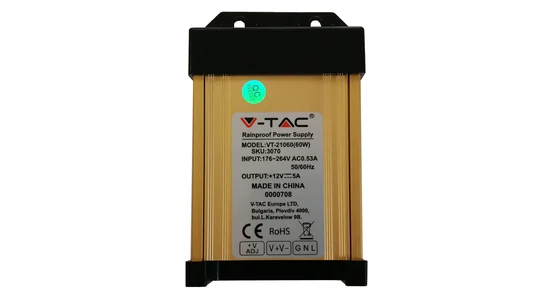

Mint már oly sokszor a történelemben a műszaki cikkek az évek során egyre kisebbek lettek. Gondoljunk csak például a mobiltelefonokra vagy a cikkben szereplő V-tac tápegységre. Ez egy „esőálló” kivitel ami IP45 védettséget takar. Egészen pontosan vízsugár ellen védett minden irányból. A gyártó egyéb teljesítményű termékei ebből a változatból már átmentek az átalakuláson vagyis matt fehér fém házasból arany/réz színűek lettek. A tápegység házának anyaga alumínium, így kültéren nem rozsdásodik és időt álló. A nagyobb változás azonban nem ez hanem a méret csökkenés és a sorkapcsok számának csökkenése. Nézzük sorban. Az új tápegység kb fele akkora mint a régi. Egészen pontosan 12,5x7,5x4,5cm.

Ezzel szemben a régi 15,5x10,5x5cm. A régebbi fehér házas változatnak a hátulján volt egy kis fém kitüremkedés ami akasztóként is funkcionált. A kisebb arany színű változat hosszanti részén van egy továbbnyúló műanyag fül amin keresztül rögzíthető. A cikkben szereplő led tápegységek viszonylag kis teljesítményűek (5A vagyis 12 volt mellett 60W) ezért nem rendelkeznek ventilátorral. Egy huzamban 10-12 óránál többet nem használhatók, hosszabb használat a tápok meghibásodásához vezethet. Az egyik legnagyobb változás azonban a szekunder oldalon a kimenő törpefeszültséghez rendelkezésre álló sorkacsok száma. A régebbi nagyobb méretűnél 2-2db negatív illetve pozitív csatlakozási lehetőség állt rendelkezésre, míg az új változatnál csupán 1db negatív és 1db pozitív kimenet található. Ez csupán telepítésnél okozhat problémát a működést nem befolyásolja. A bekötéséhez földelés szükséges, mivel a háza alumínium. A G jelzésű sorkapocsba kell bekötni a földelést. A L és N sorkapocsba a fázis és a nulla vezetőt kell bekötni. A V+ és V- jelzésű sorkapcsokba a fogyasztóhoz menő pozitív és negatív vezetéket kell bekötni. Fontos bekötés előtt áramtalanítsuk az adott áramkört. Lényeges a tápegységet állítva rögzítsük, úgy hogy a sorkapcsok lefelé nézzenek, mert különben nem lesz esőálló és rossz elhelyezés esetén víz juthat be a sorkapcsokhoz. Amennyiben több szálat kötnénk be úgy pl WAGO csatlakozóval tovább osztható a kör. A nevéből adódóan használható beltéren vizes helyiségben vagy kültéren de csak olyan helyen ahol nagy mennyiségű csapadéknak nincsen kitéve. Alapvetően a régi és az új is egy megbízható termék ebben változás nem történt.
