Ajtónyitás érzékelő beszerelése

Furatba illeszthető fejjel és 1,5 m vezetékkel szerelt rövidtávú infra szenzoros kapcsoló.
Fiókok, szekrények, gardróbok belső világítását, akár egy egész szoba világítását kapcsolhatjuk automatikusan. Ha kinyitjuk az ajtót, kihúzzuk a fiókot, a világítás felkapcsol, amint az érzékelő útjába kerül valami, tehát becsukjuk az ajtót, visszatoljuk a fiókot, lekapcsolja azt.
Segítségével még kényelmesebbé tehetjük otthonunkat.

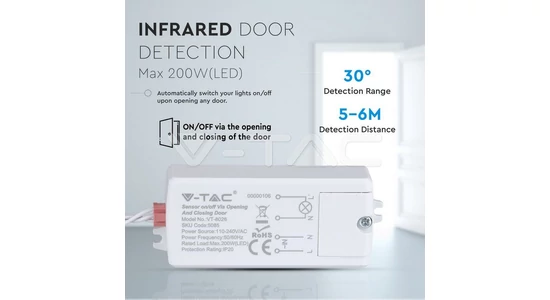

V-tac ajtónyitás érzékelő!

220-240V hálózati feszültségről használható, így bármilyen LED fényforrással, vagy annak tápegységével kompatibilis. A relé és érzékelője között másfél méter hosszú, vékony vezeték található, így szinte bárhova eltehetjük, ahol rejtve van. Tápegység mellé, bútor hátuljára, tetejére. A szenzort a mozgó elemtő, tehát az ajtótól, fióktól maximum 5-6 cm-re kell elhelyezni. 13 mm átmérővel rendelkező furatot kell készíteni, melyben stabilan tartja a négy kis rögzítő fülecske.

Következőképpen szerelhetjük be. Fontos, hogy áramtalanított körön dolgozzunk! A kapcsolón található kis fedelet egy csavar kitekerésével távolítsuk el. Alatta négyes sor kapoccsal találkozunk, mindegyik fölött a tokra nyomtatva láthatjuk, mit kell oda kötni. Sorrendjük a következő: Első a hálózatból (a falból) érkező fázis „L” jellemzően barna, vagy fekete vezeték. Második a hálózatból érkező nulla „N” jellemzően kék vezeték. Harmadik a kapcsolni kívánt lámpa, világítás nulla „N” kék vezetéke. És végül negyedikként a kapcsolt szálunk a kapcsolni kívánt lámpa fázis „L” vezetéke.

Az eszközben lévő relé ezt szakítja meg. Miután meggyőződtünk arról, hogy szakszerűen kötöttünk be minden vezetéket, a kis fed lapot visszahelyezhetjük és a csavar meghúzásával rászorítjuk a vezetékre. A peremek kialakításának köszönhetően így a vezetékek már nem tudnak kicsúszni. Ezt úgy kell elhelyezni, hogy az ajtótól legtöbb másfél méterre legyen, ugyanis ennyi vezeték áll rendelkezésre. ezt meghosszabbítani nem szabad. A kapcsolódobozból egy tüskés csatlakozó segítségével eltávolíthatjuk az érzékelőt. Vékony hegyű, lapos csavarhúzóval óvatosan nyúljunk be a csatlakozó rögzítő füle fölött és a műanyagot fogva (Nem a vezetéket!) húzzuk ki az egészet. Készítsünk el az érzékelő fej helyét. Legtöbbször az ajtó lapjával szemben, vagy az élére nézve célszerű elhelyezni, fiók esetén az mögé, a bútor hátlapjába ejtett furatba illesszük a fejet. Legvégül újra csatlakoztassuk a kapcsolót és az érzékelő vezetékét a tüskés csatlakozója segítségével. Helyezzük áram alá a kört és készen is vagyunk.

Amennyiben nem vagyunk biztosak a szerelést illetően, kérjük szakember segítségét.
